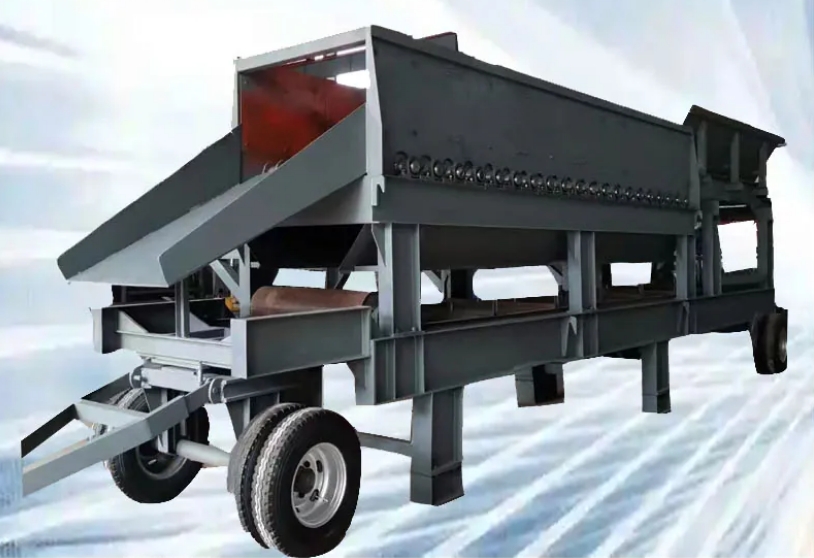

双层滚轴筛设备结构与工作原理

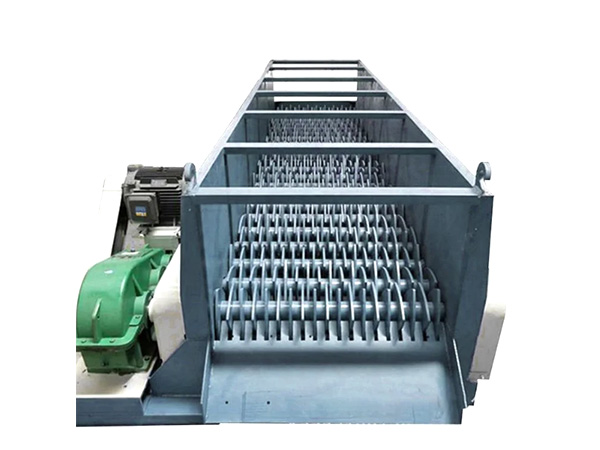

结构特点

• 双层筛分设计：

  • 上下层滚轴组：上层滚轴间距较大，用于筛除超大颗粒；下层滚轴间距较小，进一步分离中细物料，实现两级筛分。

  • 模块化布局：每层滚轴独立排列，可根据需求调整筛分粒度（如上层50mm，下层20mm）。

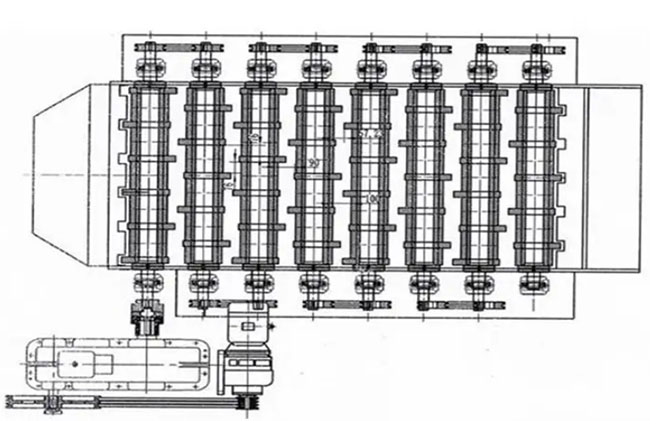

• 滚轴驱动系统：

  • 链轮/齿轮联动：传统滚轴筛多采用单电机驱动，通过链条或齿轮同步带动所有滚轴旋转。

  • 无轴改进版本（若适用）：部分哈密滚轴筛可能采用独立电机驱动单根滚轴，避免联动故障（需确认是否为无轴设计）。

• 防堵设计：

  • 自清洁滚轴：滚轴表面可设计凸起或螺旋结构，旋转时自动清理卡料。

  • 间隙调节：滚轴间距可调，适配不同粒径物料（如煤炭、建筑垃圾）。




工作原理

1. 物料输送：物料通过给料口进入上层滚轴筛面，大颗粒被拦截并从末端排出。

2. 二次筛分：上层筛下物落入下层滚轴，细颗粒通过下层间隙落入底部收集槽，中等颗粒从下层末端排出。

3. 动态筛分：滚轴匀速旋转，物料随滚轴运动向前推进并完成分级。

双层滚轴筛核心优势

• 高处理能力：

  • 双层同步筛分，处理量较单层提升30%~50%，适合大规模生产线（如煤矿、砂石厂）。

• 强适应性：

  • 可处理高湿度、粘性物料（如湿煤、粘土），滚轴旋转力强制物料分散，降低堵孔风险。

• 低维护需求：

  • 滚轴结构简单，磨损部件少；若为无轴设计，故障滚轴可单独更换，减少停机时间。

• 节能环保：

  • 联动驱动系统能耗较低（对比振动筛），且密封设计可减少粉尘逸散。




双层滚轴筛典型应用场景

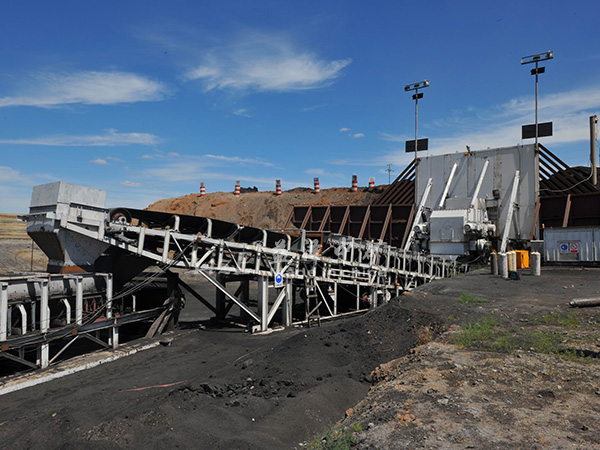

• 煤炭行业：

  • 原煤粗筛（分离矸石、杂物）、洗煤厂预筛分。

• 砂石骨料：

  • 建筑用砂石的分级（如0-10mm、10-30mm、30mm以上）。

• 垃圾处理：

  • 城市建筑垃圾中的混凝土块、金属分离。

• 冶金矿山：

  • 铁矿石、石灰石的初级筛分，替代传统格筛。



双层滚轴筛技术参数参考

双层滚轴筛与振动筛对比

双层滚轴筛选型建议

• 物料特性优先：

  • 大块硬质物料（如矿石、建筑垃圾）：选滚轴筛，避免振动筛对物料的过度破碎。

  • 粘湿细料（如淤泥、湿煤）：滚轴筛的强制推进可减少粘附。

• 产量与空间：

  • 高产量连续作业（如砂石生产线）：滚轴筛耐用性强，适合长期运行。

  • 空间受限场景：滚轴筛可水平或小倾角安装，节省高度空间。

• 维护便利性：

  • 若选择无轴设计，优先考虑模块化滚轴，支持快速更换。



双层滚轴筛常见问题与解决方案

• 滚轴卡死：

  • 原因：硬质异物（如金属块）卡入滚轴间隙。

  • 对策：入口加装除铁器或人工分拣；滚轴设计过载保护（如销）。

• 筛分效率下降：

  • 原因：滚轴间隙被物料堵塞或磨损不均。

  • 对策：定期清理滚轴表面；采用耐磨涂层滚轴（如碳化钨喷涂）。

• 传动系统故障：

  • 原因：链条/齿轮磨损或润滑不足。

  • 对策：定期检查张紧力，使用高温润滑脂。
